CAMÉRA DE RECUL

  • 1
  • 2
  • 3
  • 4
  • 5

Fonctionnement

Au passage de la marche arrière (et jusqu’à 5 secondes environ après le passage sur un autre rapport), la caméra 1 située à proximité des éclaireurs transmet une vue de l’environnement arrière du véhicule sur l’écran multimédia 2 d’un gabarit mobile et d’un gabarit fixe.

Ce système s’utilise d’abord à l’aide d’un ou de plusieurs gabarits (mobile pour la trajectoire, fixe pour la distance). Lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément.

Nota :

- veillez à ce que la caméra de recul ne soit pas occultée (saletés, boue, neige…) ;

- suivant véhicule, vous pouvez régler certains paramètres depuis l’écran multimédia 2. Pour plus d’informations, reportez-vous à la notice multimédia.

Cette fonction est une aide supplémentaire. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manoeuvre.

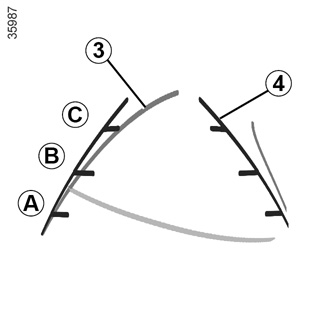

Gabarit mobile 3 (suivant véhicule)

Il est représenté en bleu sur l’écran multimédia 2. Il indique la trajectoire du véhicule en fonction de la position du volant.

Gabarit fixe 4

Le gabarit fixe est constitué de repères de couleurs AB et C indiquant la distance derrière le véhicule :

- A (rouge) à environ 30 centimètres du véhicule ;

- B (jaune) à environ 70 centimètres du véhicule ;

- C (vert) à environ 150 centimètres du véhicule.

Ce gabarit reste fixe et indique la trajectoire du véhicule si les roues sont en ligne avec le véhicule.

L’écran représente une image inversée comme dans un rétroviseur.

Les gabarits sont une représentation projetée sur sol plat, cette information est à ignorer lorsqu’elle se superpose à un objet vertical ou posé au sol.

Les objets qui apparaissent sur le bord de l’écran peuvent être déformés.

En cas de trop forte luminosité (neige, véhicule au soleil…), la vision de la caméra peut être perturbée. Lorsque le coffre est ouvert ou mal fermé, le témoin apparaît au tableau de bord et, suivant véhicule, l’affichage caméra disparaît.

Cette fonction est une aide supplémentaire. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manoeuvre.

UTILISER LA CAMÉRA DE RECUL
