SÉCURITÉ AVANCÉE

  • 1
  • 2
  • 3
  • 4
  • 5

Le système « Sécurité avancée » est composé de :

- freinage actif d’urgence ;

et

- aide au maintien de voie d’urgence.

Le système « Sécurité avancée » utilise les informations provenant de la caméra 1, du radar frontal 2 et des radars latéraux 3.

Ce système est une aide supplémentaire à la conduite.

Ce système ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

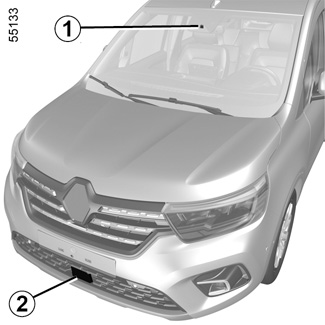

Localisation de la caméra 1

Veillez à ce que le pare-brise ne soit pas occulté (saletés, boue, neige, buée...).

Localisation du radar frontal 2

Veillez à ce que la zone du radar ne soit pas occultée (saleté, boue, neige, plaque d’immatriculation avant mal fixée/posée...), choquée, modifiée (y compris peinture...) ou masquée par tout accessoire monté sur la face avant de votre véhicule (au niveau de la grille, du logo...).

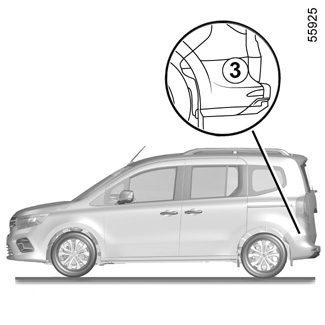

Localisation des radars latéraux 3

Veillez à ce que la zone du radar ne soit pas occultée (saleté, boue, neige,...), choquée, modifiée (y compris peinture...).

Suivant la sensibilite choisie, la fonction « Aide au maintien de voie » peut intervenir avant l’intervention du systeme de « Sécurité avancée ».

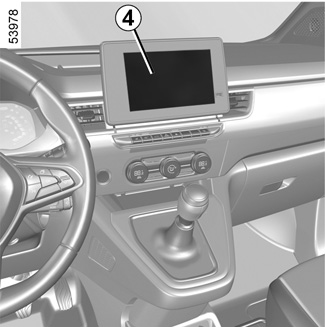

Activation, désactivation du système depuis l’écran multimédia 4

(suivant véhicule)

Pour accéder à l'activation ou la désactivation de la fonction, reportez-vous à la notice multimédia.

Choisissez « ON » ou « OFF ».

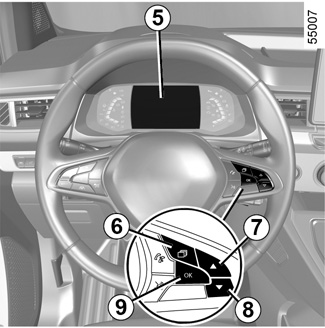

Activation, désactivation du système depuis l’ordinateur de bord 5

- Véhicule à l’arrêt, appuyez sur le contacteur 6 autant de fois que nécessaire pour vous positionner sur l'onglet « Véhicule »;

- faites des appuis successifs sur la commande 7 ou 8 pour atteindre le menu « Réglages ». Appuyez sur le contacteur 9 OK ;

- faites des appuis successifs sur la commande 7 ou 8 pour atteindre le menu « AIDES CONDUITE ». Appuyez sur le contacteur 9 OK ;

- faites des appuis successifs sur la commande 7 ou 8 pour atteindre le menu « Sécurité avancée » et appuyez sur le contacteur 9 OK.

Appuyez de nouveau sur le contacteur 9 OK pour activer ou désactiver la fonction :

= fonction activée

< fonction désactivée

À la désactivation du système, le témoin  ou, suivant véhicule, s’allume en jaune au tableau de bord.

À l’activation du système, le témoin s’eteint.

Le système se réactive à chaque mise sous contact du véhicule.

Freinage actif d’urgence

À partir des informations provenant du radar 2 et de la caméra 1, le système détermine la distance qui le sépare

- du véhicule qui le précède dans la même voie ;

ou

- des véhicules circulant en sens inverse lors d’un changement de direction ;

ou

- des piétons et cyclistes environnants.

Le système alerte le conducteur en cas de risque de collision frontale pour lui permettre d'entreprendre les manoeuvres d'urgence adéquates (appui sur la pédale de frein et/ou action sur le volant).

Selon la réaction du conducteur, le système peut l'assister au niveau du freinage afin de limiter les dommages ou éviter une collision.

Cette fonction est une aide supplémentaire à la conduite.

Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Ce système peut appliquer un freinage maximal au véhicule jusqu’à l’arrêt complet si nécessaire.

Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements et veillez à ce que le chargement soit fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants.

Freinage actif d’urgence

(suite)

Détection de véhicules

En roulage (vitesse comprise entre 8 km/h et 180 km/h environ), lorsqu’il y a un risque de collision avec le véhicule qui le précède ou avec un véhicule circulant dans sens inverse lors de changement de direction ou avec un véhicule arrêté, le système :

- vous alerte d’un risque de collision :

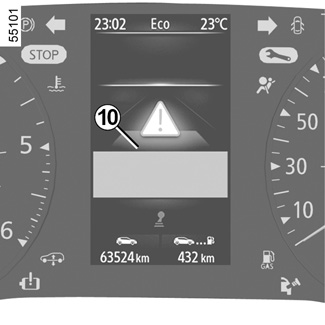

le témoin  rouge, ou, suivant véhicule, l’affichage 10 et le message « Freinez », s’allument au tableau de bord accompagné d’un signal sonore.

Si le conducteur appuie sur la pédale de frein et que le système détecte toujours un risque de collision, la force de freinage peut être accentuée si elle n'est pas suffisante pour éviter la collision.

- peut déclencher le freinage :

si le conducteur ne réagit pas suite à l’alerte et que la collision devient imminente.

Si le freinage actif d'urgence a provoqué l'arrêt du véhicule, le véhicule est maintenu à l'arrêt pendant un court délai. Au-delà de ce délai, le maintien du véhicule à l'arrêt doit être réalisé par le conducteur en maintenant son pied sur la pédale de frein.

Nota : lorsque le conducteur agit sur les commandes du véhicule (action sur le volant, les pédales...), le système peut retarder son intervention ou ne pas s’activer.

En cas de manoeuvre d'urgence, vous pouvez interrompre le freinage à tout moment par :

- appui rapide sur la pédale d’accélérateur ;

ou

- un coup de volant dans une manoeuvre d’évitement.

Freinage actif d’urgence

(suite)

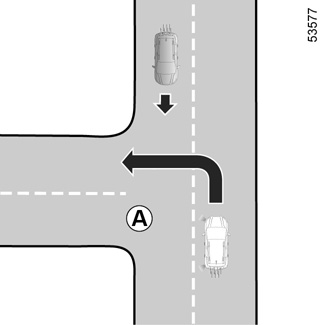

Particularités des véhicules circulant en sens inverse lors de changement de direction

Lorsque vous changez de direction (exemple A), les véhicules circulant en sens inverse entre 30 km/h et 55 km/h environ, sont détectés par le système lorsque :

- votre véhicule roule à une vitesse comprise entre 8 km/h et 20 km/h environ ;

- vous avez activé l'indicateur de direction.

Dans tous les autres cas, le système est inactif et ne déclenche pas d'alerte.

Particularités des véhicules arrêtés

Les véhicules arrêtés sont détectés lorsque votre véhicule roule à une vitesse comprise entre 8 km/h et 100 km/h environ. Le système est inactif et ne déclenche pas d’alerte si vous dépassez 100 km/h environ pour les véhicules arrêtés.

Particularités des alertes

Selon la vitesse, l'alerte et le freinage peuvent s'activer simultanément.

Cette fonction est une aide supplémentaire à la conduite.

Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Freinage actif d’urgence

(suite)

Détection de piétons et cyclistes

En roulage (vitesse comprise entre 8 km/h et 86 km/h environ), lorsqu’il y a un risque de collision avec un cycliste ou un piéton, le système :

- vous alerte d’un risque de collision :

le témoin  rouge, ou, suivant véhicule, l’affichage 10 et le message « Freinez », s’allument au tableau de bord accompagné d’un signal sonore.

Si le conducteur appuie sur la pédale de frein et que le système détecte toujours un risque de collision, la force de freinage peut être accentuée si elle n'est pas suffisante pour éviter la collision.

- peut déclencher le freinage :

si le conducteur ne réagit pas suite à l’alerte et que la collision devient imminente.

Si le freinage actif d'urgence a provoqué l'arrêt du véhicule, le véhicule est maintenu à l'arrêt pendant un court délai. Au-delà de ce délai, le maintien du véhicule à l'arrêt doit être réalisé par le conducteur en maintenant son pied sur la pédale de frein.

Nota : lorsque le conducteur agit sur les commandes du véhicule (action sur le volant, les pédales...), le système peut retarder son intervention ou ne pas s’activer.

En cas de manoeuvre d'urgence, vous pouvez interrompre le freinage à tout moment par :

- appui rapide sur la pédale d’accélérateur ;

ou

- un coup de volant dans une manoeuvre d’évitement.

Freinage actif d’urgence

(suite)

Réglages pour les véhicules équipés d’un écran multimédia

Pour accéder aux réglages de la fonction depuis l’écran multimédia 4, reportez-vous à la notice multimédia :

- « Alerte » : réglez le niveau de sensibilité de l'alerte. Pour cela sélectionnez :

- « Tard » ;

- « Standard » ;

- « Tôt ».

Pour plus d’informations, reportez-vous à la notice multimédia.

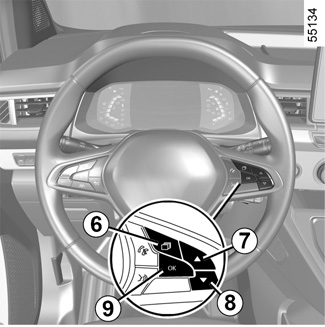

Réglages pour les véhicules non équipés d’un écran multimédia

- Véhicule à l’arrêt, appuyez sur le contacteur 6 autant de fois que nécessaire pour vous positionner sur l’onglet « Véhicule » ;

- faites des appuis successifs sur les commandes 7 ou 8 pour atteindre le menu « Réglages ». Appuyez sur le contacteur 9 OK ;

- faites des appuis successifs sur lescommandes 7 ou 8 pour atteindre le menu « AIDES CONDUITE ». Appuyez sur le contacteur 8 OK ;

- faites des appuis successifs sur les commandes 7 ou 8 pour atteindre le menu « Sensibilité freinage actif ». Appuyez sur le contacteur 9 OK ;

- faites des appuis successifs sur les commandes 7 ou 8 pour choisir le niveau du réglage. Appuyez sur le contacteur 9 OK.

Freinage actif d’urgence

(suite)

Indisponibilité temporaire

Lorsque le système détecte une indisponibilité temporaire, le témoin  ou, suivant véhicule, s’allume en jaune au tableau de bord.

Les causes possibles sont :

- le système est momentanément aveuglé (soleil rasant, feux de croisement, mauvaises conditions météorologiques...). Le système sera de nouveau fonctionnel lorsque les conditions de visibilité seront meilleures ;

- le système est momentanément perturbé (par exemple : le pare-brise ou la grille du bouclier avant sont occultés par des saletés, boue, neige, buée…). Dans ce cas, stationnez le véhicule et arrêtez le moteur. Nettoyez le pare-brise et la grille du bouclier avant. Au prochain démarrage du moteur, après 5 ou 10 minutes de conduite, le témoin et le message s’éteignent.

Si ce n’est pas le cas, cela peut provenir d’une autre cause, consultez un Représentant de la marque.

Anomalies de fonctionnement

Lorsque la fonction détecte une anomalie de fonctionnement, les témoins © et  ou, suivant véhicule, © et , s’allument en jaune au tableau de bord accompagnés des messages « Caméra avant à contrôler » ou « Radar avant à contrôler » ou « Caméra/Radar à contrôler ».

Consultez un Représentant de la marque.

Freinage actif d’urgence

Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule. Le déclenchement de cette fonction peut être retardé ou inhibé lorsque le système détecte des signes manifestes de contrôle du véhicule par le conducteur (action sur le volant, les pédales...).

Le système ne peut pas s’activer :

- lorsque le levier de boîte de vitesses est en position neutre ou la pédale d'embrayage est appuyée depuis deux secondes environ ;

- lorsque le frein de parking est activé depuis dix secondes environ.

Interventions/réparations du système

- En cas de choc, l’alignement du radar et/ou de la caméra peut être modifié et leurs prestations peuvent en être affectées. Désactivez la fonction et consultez un Représentant de la marque.

- Toute intervention dans la zone de localisation du radar et/ou de la caméra (remplacement, réparation, modification du pare-brise...) doit être effectuée par un professionnel qualifié.

Seul un Représentant de la marque est habilité à intervenir sur le système.

Cas de perturbation du système

Certaines conditions peuvent perturber ou dégrader le fonctionnement du système tel que :

- un environnement complexe (pont métallique, tunnel...) ;

- de mauvaises conditions climatiques (neige, grêle, verglas...) ;

- une mauvaise visibilité (nuit, brouillard...) ;

- un mauvais contraste entre objet (véhicule, piéton...) et son environnement (exemple : piéton habillé en blanc situé dans une zone enneigée...) ;

- un éblouissement (soleil rasant, feux des véhicules circulant dans le sens inverse...) ;

- l’occultation du pare-brise (saleté, glace, neige, buée...) ;

- ...

Dans ces conditions, le système risque soit de ne pas réagir, soit d’alerter ou de freiner intempestivement.

Limitation du fonctionnement du système

- À chaque démarrage, le système réalise une calibration suivant l'environnement autour du véhicule et peut être inactif pendant une durée comprise entre deux et cinq minutes de conduite environ ;

- Un véhicule circulant en sens inverse ne déclenche aucune alerte ni aucune action sur le fonctionnement du système si les conditions du paragraphe « Particularités des véhicules circulant en sens inverse lors de changement de direction » ne sont pas remplies (reportez-vous au pages précédentes) ;

- Les zones du radar et de la caméra doivent rester propres et exemptes de toutes modifications pour garantir le bon fonctionnement du système ;

- le système peut ne pas réagir sur les véhicules de petit gabarit tels que les motos aussi efficacement que sur les autres véhicules ;

- le système ne peut pas fonctionner de manière optimale lorsque la chaussée est glissante (pluie, neige, verglas...) ;

- pour fonctionner correctement, le système a besoin d’identifier la silhouette du piéton dans son intégralité. Aussi le système ne peut pas détecter :

- les piétons dans l’obscurité ou dans des conditions de luminosité réduite ;

- les piétons partiellement visibles ;

- les piétons de taille inférieure à 80 cm environ ;

- les piétons portant des objets larges ;

- ...

Dans ces conditions, le système risque de ne pas réagir ou de freiner intempestivement.

Désactivation de la fonction

Vous devez désactiver la fonction si :

- les feux de stop ne fonctionnent pas ;

- la zone de la caméra a subi une dégradation (par exemple : côté pare-brise extérieur ou intérieur) ;

- l'avant du véhicule a subi une dégradation (choc, déformation, rayure sur la zone de localisation du radar...) ;

- le véhicule est remorqué (dépannage) ;

- le pare-brise est fissuré ou présente une déformation (ne pas faire de réparation du pare-brise dans cette zone, faites-le changer par un Représentant de la marque) ;

- vous roulez en dehors d'une route goudronnée.

En cas de comportement anormal du système, désactivez-le et consultez un Représentant de la marque.

Interruption de la fonction

Vous pouvez interrompre le freinage actif à tout moment par un appui rapide sur la pédale d'accélérateur ou un coup de volant dans une manoeuvre d'évitement.

Aide au maintien de voie d’urgence

À partir des informations provenant de la caméra 1, la fonction se déclenche par une action corrective sur le système de direction du véhicule à l’approche d’un bord de route (terre-plein, barrière, trottoir, talus...), sans avoir activé l’indicateur de direction.

À partir des informations provenant du radar 2 et de la caméra 1, la fonction se déclenche par une action corrective sur le système de direction du véhicule en cas de risque de collision avec un véhicule qui vient de la direction opposée sur la voie adiacente, sans avoir activé l’indicateur de direction.

Suivant véhicule, à partir des informations provenant des radars 3 et de la caméra 1, la fonction se déclenche par une action corrective sur le système de direction du véhicule en cas de risque de collision avec un véhicule roulant à la même vitesse ou une vitesse supérieure et qui se trouve dans le périmètre de détection des radars arrière.

À tout moment, vous pouvez reprendre le contrôle du véhicule en actionnant le volant.

Ce système est une aide supplémentaire à la conduite.

Ce système ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Aide au maintien de voie d’urgence

(suite)

Détection d’un bord de route

En roulage (vitesse comprise entre 70 km/h et 180 km/h environ), à l’approche d’un bord de route (terre-plein, barrière, trottoir, talus...), sans avoir activé l’indicateur de direction, le système :

- vous alerte d’un risque de collision :

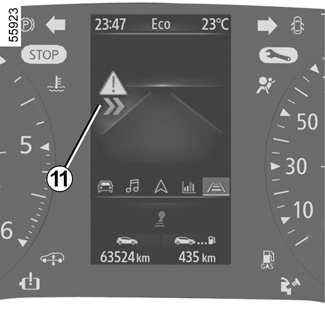

le témoin  rouge, ou, suivant véhicule, l’affichage 11 s’allume au tableau de bord accompagné d’un signal sonore ;

et

- déclenche une action corrective sur le système de direction.

Particularité

Lors d’une succession d’interventions de la fonction à l’approche d’un bord de route, si le système ne détecte plus d’activité de mains sur le volant, le témoin  apparaît en jaune au tableau de bord.

Cette fonction est une aide supplémentaire à la conduite.

Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Aide au maintien de voie d’urgence

(suite)

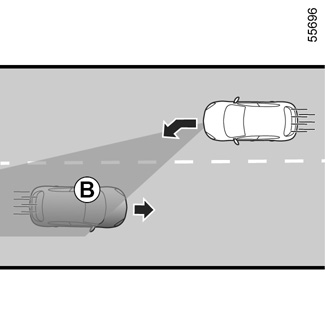

Détection d’un véhicule qui vient de la direction opposée

En roulage (vitesse comprise entre 70 km/h et 110 km/h environ), lorsqu’il y a un risque de collision avec un véhicule qui vient de la direction opposée sur une voie adiacente et se trouve dans le périmètre de détection B, sans avoir activé l’indicateur de direction, le système :

- vous alerte d’un risque de collision :

le témoin  rouge, ou, suivant véhicule, l’affichage 11 s’allume au tableau de bord accompagné d’un signal sonore ;

et

- déclenche une action corrective sur le système de direction.

Vous pouvez interrompre la correction de trajectoire à tout moment par une action sur le volant.

Cette fonction est une aide supplémentaire à la conduite.

Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Aide au maintien de voie d’urgence

(suite)

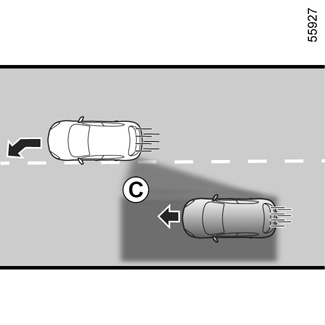

Détection d’un véhicule qui s’approche par l’arrière

(suivant véhicule)

En roulage (vitesse comprise entre 70 km/h et 180 km/h environ), en cas d’approche d’une ligne (continue ou discontinue), lorsqu’il y a un risque de collision avec un véhicule qui se trouve dans la zone d’angle mort C et se déplace dans la même direction que votre véhicule ou avec un véhicule qui s’approche rapidement par l’arrière sur une voie adjacente dans le périmètre de détection D, le système :

- vous alerte d’un risque de collision : l’indicateur 12 clignote et le témoin  rouge, ou, suivant véhicule, l’affichage 13 s’allume au tableau de bord accompagné d’un signal sonore ;

et

- déclenche une action corrective sur le système de direction.

Aide au maintien de voie d’urgence

(suite)

Indisponibilité temporaire :

- franchissement très rapide de ligne ;

- roulage en continu sur la ligne ;

- quatre secondes environ après un changement de voie ;

- virages serrés ;

- la visibilité est dégradée ;

- activation de l’indicateur de direction ;

- forte accélération ;

- freinage d’urgence ;

- changement de largeur de voie ;

- l’intervention du système freinage actif d’urgence.

-...

Suivant véhicule, lorsque un des radars latéraux est occulté, le message « Radars latéraux à contrôler » s’affiche au tableau de bord.

Conditions d’inhibition du système

Le système ne peut pas s’activer lorsque :

- la marche arrière est engagée ;

- le champ de vision de la caméra est obstrué ;

- le radar avant est occulté ;

- les radars arrière sont occultés ;

- le témoin û est affiché.

Si l’un des radars latéraux est occulté, le témoin , ou, suivant véhicule, le témoin  s’allume en jaune accompagné du message « Radars latéraux sans visibilité ». Nettoyez la zone des capteurs.

Si le véhicule est équipé d’un attelage reconnu par le système, le témoin , ou, suivant véhicule, le témoin  s’allume en jaune accompagné du message « Remorque: Radars latéraux OFF » pour vous informer que l’aide au maintien de voie d’urgence n’est pas opérationnel.

Si le véhicule tracte une remorque ou une caravane, des corrections intempestives ou erronées peuvent se produire. Vous pouvez désactiver la fonction « Sécurité avancée » afin d’éviter les corrections intempestives ou erronées.

Anomalies de fonctionnement

Lorsque la fonction détecte une anomalie de fonctionnement, les témoins © et  ou, suivant véhicule, © et , s’allument en jaune au tableau de bord accompagnés des messages « Caméra avant à contrôler » ou « Radar avant à contrôler » ou « Caméra/Radar à contrôler » ou « Radars latéraux à contrôler ».

Consultez un Représentant de la marque.

Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Interventions/réparations du système

- En cas de choc, l’alignement de la caméra ou des radars peut être modifié et ses prestations peuvent en être affectées. Désactivez la fonction et consultez un Représentant de la marque.

- Toute intervention dans la zone de localisation de la caméra ou des radars (remplacement, réparation, modification du pare-brise...) doit être effectuée par un professionnel qualifié.

Seul un Représentant de la marque est habilité à intervenir sur le système.

Cas de perturbations du système

Certaines conditions peuvent perturber ou dégrader le fonctionnement du système tel que :

- l’occultation du pare-brise (saleté, glace, neige, buée...) ;

- un environnement complexe (tunnel...) ;

- de mauvaises conditions climatiques (neige, pluie, grêle, verglas...) ;

- une mauvaise visibilité (nuit, brouillard...) ;

- les marquages au sol ou les bords de route peu contrastés ou irréguliers (lignes partiellement effacées, lignes trop espacées, déformation de la chaussée...) ;

- un éblouissement (soleil rasant, feux des véhicules circulant dans le sens inverse...) ;

- la route est étroite, sinueuse ou vallonnée (virage serré...) ;

- suivi d’un véhicule proche circulant dans la même voie.

Dans ce cas, la fonction « Sécurité avancée » peut se produire à tort ou bien ne pas se faire.

Risque de correction intempestive, erronée ou absence de correction de trajectoire.

Désactivation de la fonction

Vous devez désactiver la fonction si :

- la zone de la caméra (côté pare-brise ou côté rétroviseur intérieur) ou des radars, a subi une dégradation ;

- le pare-brise est fissuré ou présente une déformation (ne pas faire de réparation du pare-brise dans cette zone, faites le changer par un Représentant de la marque) ;

- le véhicule est remorqué (dépannage) ;

- vous roulez en dehors d’une route goudronnée.

ASSISTANT AU MAINTIEN DE VOIE

ASSISTANT AU MAINTIEN DE VOIE

FREINAGE ACTIF D’URGENCE

FREINAGE ACTIF D’URGENCE
