RÉSERVOIR CARBURANT

  • 1
  • 2
  • 3
  • 4
  • 5

Capacité utilisable du réservoir :

- 48 litres environ pour les versions essence ;

- 46 litres environ pour les versions Diesel.

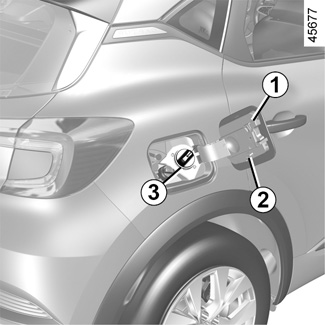

Véhicule déverrouillé, pour ouvrir le portillon 1, appuyez sur la zone A, puis relâchez. Le portillon 1 s’entrouvre.

Pendant le remplissage, utilisez le porte-bouchon 2 sur le portillon 1 pour suspendre le bouchon 3.

Pour le remplissage reportez-vous au paragraphe « Remplissage carburant».

Pour fermer, repoussez le portillon avec la main jusqu’en butée.

Qualité du carburant

Utilisez un carburant de bonne qualité respectant les normes en vigueur particulières à chaque pays et impérativement conformes aux indications portées sur l’étiquette située sur le portillon 1 CARACTÉRISTIQUES MOTEURS.

Carburants conformes aux normes européennes avec lesquels les moteurs des véhicules commercialisés en Europe sont compatibles : reportez-vous au tableau CARACTÉRISTIQUES MOTEURS.

Bouchon de remplissage : il est spécifique.

Si vous devez le remplacer, assurez-vous qu’il est identique au bouchon d’origine. Adressez-vous à un Représentant de la marque.

Ne pas manoeuvrer le bouchon à proximité d’une flamme ou d’une source de chaleur.

Ne pas laver la zone de remplissage au nettoyeur haute pression.

Ne pas mélanger d’essence (sans plomb ou E85) au gazole, même en faible quantité.

Ne pas utiliser de carburant à base d’éthanol si votre véhicule n’y est pas adapté.

Ne pas ajouter de réactif au carburant, vous risquez d’endommager le moteur . Si vous voulez ajouter un additif au carburant, utilisez un produit agréé par nos Services Techniques.

Consultez un Représentant de la marque.

Version Diesel

Utilisez impérativement du gazole conforme aux indications portées sur l’étiquette située à l’intérieur du portillon 1.

Version essence

Utilisez impérativement de l’essence sans plomb. L’indice d’octane (RON) doit être conforme aux indications portées sur l’étiquette située sur le portillon 1 CARACTÉRISTIQUES MOTEURS.

Après le remplissage, vérifiez la fermeture du bouchon et du portillon.

Remplissage carburant

Contact coupé, introduisez le pistolet et amenez-le jusqu’en butée avant de le déclencher pour remplir le réservoir (risque d’éclaboussures).

Maintenez-le dans cette position pendant toute l’opération de remplissage.

À la suite du premier arrêt automatique en fin de remplissage, il est possible de faire au maximum deux autres déclenchements afin de préserver un volume d’expansion.

Lors du remplissage, veillez à ce qu’il n’y ait pas de pénétration d’eau. Le portillon 1 et son pourtour doivent rester propres.

Cas particulier

Lorsque le véhicule est resté immobilisé depuis plus de 3 mois, il est nécessaire d’ajouter du carburant pour empêcher toute détérioration de la pompe à carburant.

Pour cela, contact coupé, faites un appoint de carburant de 5 litres minimum puis démarrez le moteur pour faire fonctionner la pompe et permettre le renouvellement du carburant dans le circuit.

Dans le cas où le niveau de carburant dans le réservoir ne permet pas d’ajouter 5 litres minimum de carburant, effectuez au préalable un roulage du véhicule jusqu’à pouvoir effectuer l’appoint.

Versions essence

L’utilisation d’essence au plomb endommagerait les dispositifs de dépollution et pourrait aboutir à une perte de la garantie.

Afin d’empêcher un remplissage avec de l’essence plombée, la goulotte de remplissage du réservoir d’essence comporte un étranglement muni d’un système de sécurité qui ne permet d’utiliser qu’un pistolet distribuant de l’essence sans plomb (à la pompe).

Pour un remplissage carburant, le moteur doit être arrêté (et non pas seulement en veille pour les véhicules équipés de la fonction STOP and START) : coupez impérativement le contact DÉMARRAGE, ARRÊT DU MOTEUR : véhicule avec cléDÉMARRAGE, ARRÊT DU MOTEUR : véhicule avec carte.

Risque d’incendie.

Panne de carburant version Diesel

Véhicules avec clé/télécommande

- Mettez la clé de contact en position « Marche » ON 2 CONTACTEUR DE DÉMARRAGE : véhicule avec clé et attendez quelques minutes avant de démarrer pour permettre le réamorçage du circuit de carburant ;

- tournez la clé en position START 3. Si le moteur ne démarre pas, répétez la procédure ;

- si le moteur ne redémarre pas après plusieurs tentatives, faites appel à un Représentant de la marque.

Véhicules avec carte

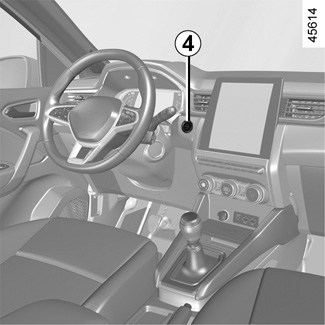

Carte dans l’habitacle, appuyez sur le bouton de démarrage 4 sans action sur les pédales. Attendez quelques minutes avant de démarrer.

Ceci permet le réamorçage du circuit carburant. Si le moteur ne démarre pas, répétez la procédure.

Si le moteur ne démarre toujours pas après plusieurs tentatives, faites appel à un Représentant de la marque.

Toute intervention ou modification sur le système d’alimentation carburant (boîtiers électroniques, câblages, circuit carburant, injecteurs, capots de protection…) est rigoureusement interdite en raison des risques qu’elle peut présenter pour votre sécurité (sauf par le personnel qualifié du Réseau de la marque).

Odeur persistante de carburant

En cas d’apparition d’une odeur persistante de carburant, veuillez :

- procéder à l’arrêt du véhicule compatible avec les conditions de circulation et couper le contact ;

- enclencher le signal de détresse, faire descendre tous les occupants du véhicule et les tenir éloignés de la zone de circulation ;

- faire appel à un Représentant de la marque.

Capacité utilisable du réservoir GPL : 32 litres environ.

Remplissage carburant GPL

Serrez le frein de parking, arrêtez le moteur, coupez le contact et éteignez les feux.

Dans tous les cas, respectez les consignes de sécurité indiquées dans les stations de remplissage.

Suivant pays, avant d’effectuer le plein, vissez l’adaptateur de remplissage sur l’embout de remplissage du réservoir GPL.

Il est conseillé de toujours effectuer un remplissage complet du réservoir.

Lorsque la pompe arrête de délivrer du GPL, ou lorsque le débit de la pompe diminue de façon importante, le niveau maximum de GPL est atteint.

Vous ne devez pas alors tenter de poursuivre le remplissage.

Station de remplissage sans libre service

Dans le cas où le personnel de la station service réalise le remplissage GPL, donnez-lui l’adaptateur de remplissage 5.

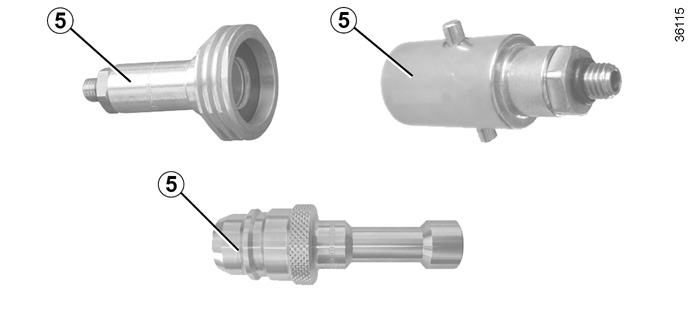

IMPORTANT : adaptateur de remplissage GPL 5

Suivant pays, l’utilisation d’un adaptateur spécifique est nécessaire au remplissage GPL.

L’adaptateur de remplissage 5 est fourni dans une pochette dans la boîte à gants. Sa présence dans le véhicule dépend du pays de commercialisation.

Avant un déplacement dans un autre pays, il est impératif de consulter un Représentant de la marque pour connaître le type d’adaptateur à utiliser le cas échéant.

En cas de dépassement de la capacité du réservoir GPL lors d’un plein complet, rendez-vous chez un garagiste agréé ou chez un Représentant de la marque pour faire contrôler le dispositif de remplissage automatique.

Station de remplissage avec libre service

Nous vous conseillons de porter des gants pour manipuler le pistolet de GPL.

Ouvrez le portillon du réservoir de votre véhicule et dévissez le bouchon 6 de l’embout de remplissage du GPL 7.

Suivez attentivement les informations présentes sur le distributeur de GPL. Celles-ci vous expliquent comment effectuer le ravitaillement.

En fonction du type de station, il peut être nécessaire de faire un appui long sur le bouton de la station avant que le remplissage démarre.

Lorsque la pompe arrête de délivrer du GPL, ou lorsque le débit de la pompe diminue de façon importante, le niveau maximum du réservoir est atteint.

Le remplissage s’arrête dès que vous relâchez le bouton. Débloquez le levier d’arrêt (une petite quantité de gaz peut sortir), enlevez le pistolet et placez-le sur le distributeur.

Remettez le bouchon 6 pour éviter toute pénétration d’eau ou de corps étrangers dans le système.
